Phased Array

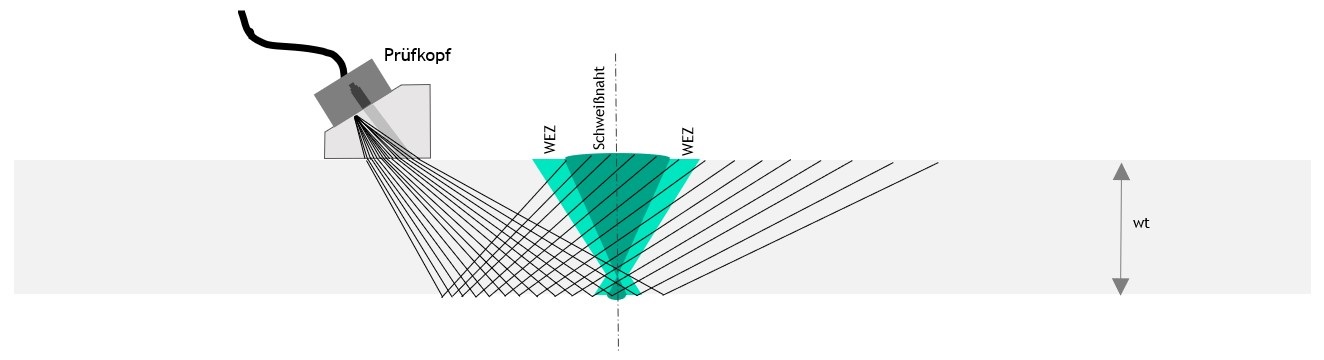

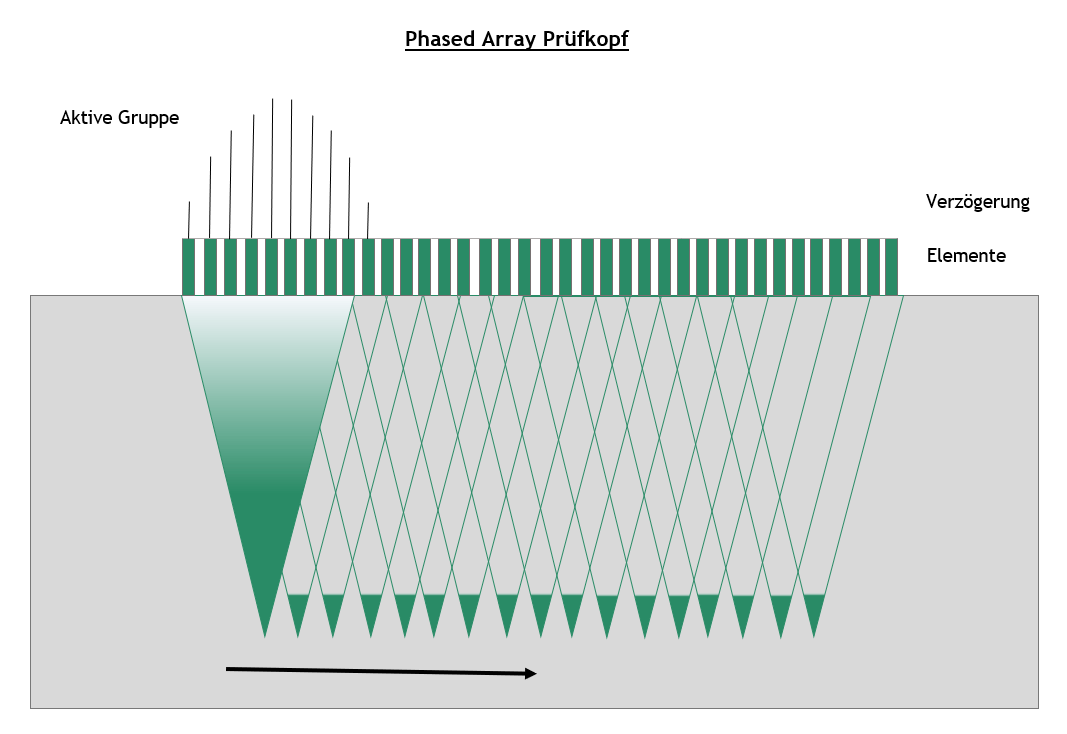

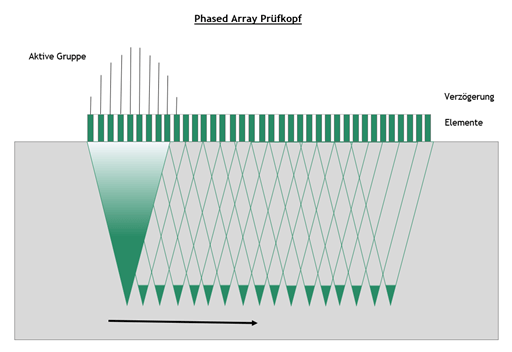

Bei der Phased Array Technik wird ein Ultraschallbündel mittels einer Software elektrisch erzeugt und besteht aus mehreren einzelnen Schallbündeln. Der gesamte Einschallwinkel des Schallbündels ist kontinuierlich verstellbar, dadurch wird ein bestimmter Prüfbereich ohne Bewegen des Prüfkopfes abgetastet. Das macht den Einsatz von mehreren Prüfköpfen mit unterschiedlichen Winkeln überflüssig. Das Schallbündel mit den variablen Einschallwinkeln gewährleistet die Fehlererkennung unabhängig von der Ausrichtung des Defekts und die Optimierung des Störabstandes. Ein komplettes Array wird durch Hintereinanderschalten von mehreren einzelnen elektrisch angesteuerten Schwingern (Elemente) zu einem Gesamtarray zusammengefasst. Typische Elementbreite von 0,5 mm bis ca. 2,5 mm. Da beim Phased Array jedes einzelne Element spezifisch angesteuert werden kann, können verschiedene Schallbündel erzeugt werden, die z.B. in eine bestimmte Richtung, unter bestimmten Winkelsektoren (z.B. 50-75°) oder in einem festgelegten Fokuspunkt das Bauteil abtasten.
